Introdução

Se você inspecionar uma tubulação de descarga de areia após um período de operação, a tubulação reta ainda poderá parecer aceitável, enquanto vários cotovelos já se tornaram visivelmente mais finos.

Isso é comum.

Areia e lama não se movem por todas as partes do oleoduto da mesma maneira. Numa seção reta, o fluxo tem uma direção relativamente estável. Num cotovelo, a lama tem que girar, mas as partículas sólidas nem sempre mudam de direção tão rapidamente quanto a água.

O resultado é o contato repetido com a parede do tubo.

Por esta razão,Tubo de descarga de areia UHMWPEé frequentemente considerado em conjunto com cotovelos UHMWPE e outras conexões{0}}resistentes ao desgaste, em vez de tratar o tubo reto como o único componente importante.

Por que os cotovelos se desgastam mais rápido?

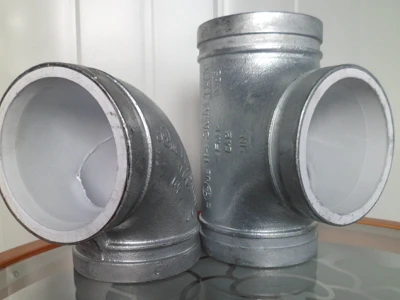

info-400-300

图 1

O principal motivo é a mudança na direção do fluxo.

Imagine uma mistura de areia e água se movendo através de um tubo reto. A maioria das partículas viaja ao longo da direção geral do fluxo. Quando chegam a um cotovelo, a água gira na curva.

As partículas mais pesadas têm maior inércia.

Alguns se movem para fora da curva antes de seguir a nova direção do fluxo. Eles podem bater na parede, deslizar por ela e continuar rio abaixo.

Isso acontece repetidamente durante a operação.

Com uma conduta de água limpa, este efeito pode não ser particularmente importante. Com a pasta de areia abrasiva funcionando continuamente, ela pode se tornar uma das principais causas de desgaste localizado.

O tamanho das partículas faz a diferença

Nem todo sistema de descarga de areia apresenta o mesmo padrão de desgaste.

A areia fina se comporta de maneira diferente da areia grossa. Se houver cascalho ou partículas minerais maiores, o cotovelo poderá sofrer um impacto mais forte, além da abrasão por deslizamento.

A dureza das partículas também é importante.

Uma tubulação que transporta sedimentos relativamente moles não está exposta exatamente às mesmas condições que uma que transporta partículas minerais duras.

É por isso que uma consulta útil sobre tubos deve incluir o tamanho aproximado das partículas e o material que está sendo transportado.

A concentração de sólidos não pode ser ignorada

A quantidade de material sólido na pasta também afeta a condição de desgaste interno.

Uma mistura com baixo-sólidos pode conter relativamente poucas partículas passando por uma determinada seção do tubo.

Aumente a concentração de sólidos e haverá mais partículas movendo-se através do mesmo tubo durante o mesmo período.

A diferença pode tornar-se significativa durante a operação contínua.

Para uma tubulação de descarga de areia,meio + concentração + tamanho de partícula + velocidade de fluxofornecem uma imagem muito melhor da condição de desgaste do que apenas a palavra "areia".

Onde o UHMWPE entra em cena?

A vantagem do UHMWPE está principalmente na superfície interna.

O UHMWPE possui alta resistência à abrasão e boa tenacidade. Isto o torna adequado para aplicações onde partículas sólidas entram em contato contínuo com a parede do tubo.

Sua superfície interna lisa também é útil para transporte de polpa.

Em vez de depender apenas da resistência estrutural, o UHMWPE fornece uma superfície de material especificamente adequada para serviços abrasivos.

Isto é particularmente relevante em locais onde o desgaste está concentrado.

info-400-300

图 2

E quanto aos cotovelos UHMWPE?

Um tubo reto-resistente ao desgaste não resolve muita coisa se os cotovelos continuarem sendo o ponto fraco.

Para uma tubulação contendo diversas mudanças de direção, os cotovelos devem ser considerados durante a especificação inicial.

O cotovelo necessário pode depender de:

Diâmetro do tubo

Pressão de trabalho

Tamanho de partícula

Concentração de sólidos

Velocidade de fluxo

Ângulo de curvatura e layout da tubulação

Para serviços abrasivos severos, a especificação da conexão pode merecer tanta atenção quanto o tubo reto.

Parâmetros do tubo de descarga de areia UHMWPE

Parâmetro	Especificação típica
Material	UHMWPE
Diâmetro Nominal	DN50–DN1200
Comprimento Padrão	9 m / 12 m
Classificação de pressão	PN1.0–PN10
Temperatura de trabalho	Aproximadamente. -269 grau a +80 grau
Médio	Areia, sedimentos, lama abrasiva
Aplicativo	Descarga de areia, dragagem, transporte de chorume

A especificação final deve ser confirmada de acordo com a pressão real, condições de fluxo, características das partículas e configuração da tubulação.

Quando você deve olhar além do tubo reto?

Existem vários sinais de alerta.

Se os mesmos cotovelos forem substituídos com mais frequência do que as seções retas, o desgaste localizado já está afetando o sistema.

Se a concentração de lama tiver aumentado, a seleção original do tubo poderá não refletir mais a condição operacional atual.

Se a vazão mudou, a mudança resultante na velocidade também pode afetar o desgaste.

E se o pipeline tiver sido estendido, cotovelos ou redutores adicionais poderão introduzir novos locais-de alto desgaste.

Nessas situações, alterar apenas o material do tubo reto pode não resolver todo o problema.

Tubo UHMWPE ou aço revestido com UHMWPE-?

Estas são estruturas de tubos diferentes.

Um tubo UHMWPE sólido usa UHMWPE como corpo do tubo. Oferece baixo peso, resistência à abrasão e resistência à corrosão.

Um tubo de aço revestido-de UHMWPE combina uma estrutura externa de aço com um revestimento interno de UHMWPE. Isto pode ser considerado quando o sistema tem requisitos estruturais ou de pressão específicos.

A escolha depende do DN, da pressão, das condições de instalação e dos requisitos mecânicos da tubulação.
