introdução

Quando um tubo de polpa se desgasta muito rapidamente, aumentar a espessura da parede é uma das primeiras ideias que surge.

Faz sentido.

Mais material significa mais tolerância ao desgaste.

Mas um tubo mais grosso não resolve necessariamente o motivo do desgaste do tubo.

Uma tubulação de polpa de mineração pode ter bastante espessura de parede nas seções retas, enquanto cotovelos, redutores ou seções de descarga de bombas já apresentam desgaste grave.

A questão nem sempre é"Qual é a espessura do cano?"

Às vezes é"Onde a lama está realmente atacando o cano?"

Mais espessura de parede não altera a pasta

Adicionar espessura não altera o material que está sendo transportado.

Se a lama contiver partículas minerais duras, essas partículas ainda viajarão pela tubulação. Se a velocidade do fluxo for alta, eles ainda se moverão em alta velocidade.

E quando o fluxo muda de direção em um cotovelo, as partículas ainda tenderão a se mover para fora da curva.

O tubo mais grosso tem mais material disponível para ser desgastado, mas a condição operacional não mudou.

Para uma tubulação que transporta continuamente lama mineral abrasiva, essa distinção é importante.

Um tubo de aço mais grosso, por exemplo, pode durar mais simplesmente porque tem mais metal a perder. Mas a superfície interna ainda está exposta ao mesmo meio abrasivo.

O desgaste pode não ser distribuído uniformemente

É aqui que muitas tubulações de polpa se tornam difíceis de avaliar.

Uma tubulação de 1.000 metros não sofre necessariamente o mesmo desgaste de uma extremidade à outra.

As seções retas podem ser relativamente estáveis.

Um cotovelo pode ser muito pior.

Um redutor pode desenvolver desgaste localizado.

Uma seção próxima a uma bomba pode apresentar uma condição de fluxo diferente de uma seção a jusante.

Se a inspeção considerar apenas a espessura média da parede, essas diferenças podem facilmente passar despercebidas.

Por umTubo de pasta UHMWPE, aplica-se o mesmo princípio. A seleção do material é importante, mas também a localização e a causa do desgaste.

Por que os cotovelos sofrem mais abusos?

As partículas na pasta têm massa e momento.

Quando o líquido entra em um cotovelo, o líquido pode seguir a curva, mas as partículas mais pesadas nem sempre mudam de direção na mesma proporção.

Algumas partículas se movem em direção ao raio externo.

Eles bateram na parede.

Eles deslizam.

Então mais partículas chegam atrás deles.

O processo se repete enquanto o pipeline estiver em execução.

É por isso que umTubo de pasta UHMWPEsistema com muitas curvas também deve prestar atenção à especificação dos cotovelos.

Tornar o tubo reto mais espesso e deixar inalterado um cotovelo de alto{0}desgaste não é uma boa solução.

O tamanho da partícula muda o problema

Nem toda pasta é igualmente abrasiva.

Partículas finas podem produzir abrasão deslizante contínua.

Partículas mais grossas podem criar um impacto local mais forte.

Minerais duros como o quartzo podem ser particularmente exigentes devido à sua natureza abrasiva.

A concentração de sólidos também é importante.

Uma lama com alto-sólidos coloca mais partículas através do tubo durante o mesmo período de operação do que uma lama diluída.

Portanto, ao selecionar umTubo de pasta mineral UHMWPE, "pasta" não é informação suficiente.

O tamanho das partículas, a dureza do material e a concentração de sólidos fornecem uma imagem muito mais clara da condição real de serviço.

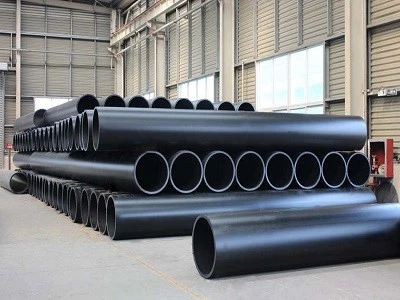

Onde o UHMWPE muda a abordagem

info-400-300

图 1

O UHMWPE não adiciona simplesmente mais espessura de parede.

Ele altera o material com o qual a pasta está em contato.

O UHMWPE possui alta resistência à abrasão e boa tenacidade. Sua superfície interna lisa também é adequada para o transporte de lamas abrasivas.

Isso o torna interessante para aplicações onde a principal preocupação é o contato contínuo entre as partículas minerais e a parede do tubo.

O material também possui boa resistência à corrosão em muitos ambientes químicos, o que pode ser útil em sistemas de processamento mineral onde a lama contém componentes corrosivos.

A vantagem não é que o UHMWPE faça desaparecer o desgaste.

Nenhum material de tubo pode remover o efeito de uma pasta abrasiva.

O objetivo é usar uma superfície de tubo que seja mais adequada a essa condição operacional.

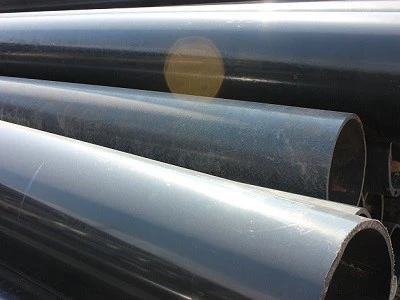

E quanto ao tubo de aço{0}revestido com UHMWPE?

info-400-300

图 2

Às vezes, o problema não é simplesmente a resistência ao desgaste.

Um pipeline de grande-diâmetro ou alta-pressão também pode ter requisitos estruturais.

É ondeTubo de aço revestido com UHMWPEtorna-se relevante.

O tubo externo de aço fornece a camada estrutural, enquanto o UHMWPE forma a superfície interna-resistente ao desgaste.

Isso é diferente de um tubo UHMWPE sólido, onde o UHMWPE forma o corpo do tubo.

Para uma tubulação de polpa de mineração, a escolha pode depender da pressão, diâmetro, condições de suporte, método de instalação e resistência mecânica necessária.

O problema do desgaste e o problema estrutural devem ser analisados separadamente.

Então você deve usar um tubo mais grosso?

Às vezes, sim.

A espessura da parede ainda é importante para pressão, resistência mecânica e tolerância de serviço.

Mas a espessura não deve ser a única resposta ao desgaste repetido da pasta.

Se o mesmo cotovelo continuar falhando, investigue o cotovelo.

Se o desgaste estiver concentrado perto de uma bomba, observe essa seção.

Se toda a tubulação estiver se desgastando rapidamente, verifique a concentração da lama, o tamanho das partículas e a velocidade do fluxo.

Se a tubulação mudou recentemente suas condições operacionais, não presuma que a especificação original da tubulação ainda é apropriada.

Um tubo mais grosso pode fornecer mais material.

Isso não oferece automaticamente uma melhor superfície de desgaste.

Tubo de lama UHMWPE - Especificações típicas

Parâmetro	Especificação típica
Material	UHMWPE
Diâmetro Nominal	DN50–DN1200
Comprimento Padrão	9 m / 12 m
Classificação de pressão	PN1.0–PN10
Temperatura de trabalho	Aproximadamente. -269 grau a +80 grau
Médio	Pasta mineral, pasta de minério, rejeitos, pasta de areia
Acessórios	Cotovelos UHMWPE, redutores, tês, flanges de ligação

As especificações finais devem ser confirmadas de acordo com a pressão real, vazão, concentração de lama, tamanho de partícula e layout da tubulação.

Solicitarum UHMWPECotação de tubosn

Etapa	Processo
1	Enviar requisitos- DN, pressão, quantidade e aplicação
2	Confirmação de especificação- Tipo de tubo, tamanho, espessura da parede e conexão
3	Cotação- Preço, prazo de entrega, condições de embalagem e envio
4	Pedido e Produção- Contrato, pagamento e produção
5	Inspeção e Entrega- Inspeção de qualidade e envio
