Introdução

Uma tubulação de drenagem de minas não enfrenta as mesmas condições em todos os lugares.

Em uma mina-a céu aberto, um tubo pode passar ao lado de uma estrada de transporte hoje e ser movido para outra bancada à medida que a mineração se aprofunda. Caminhões, escavadeiras e outros equipamentos podem operar a uma curta distância.

No subsolo é uma situação diferente. Há menos espaço para trabalhar, o acesso é restrito e o gasoduto pode ter que seguir túneis, poços ou estradas subterrâneas. Um reparo que leva algumas horas na superfície pode se tornar um trabalho muito mais complicado no subsolo.

Essa diferença é importante ao selecionar e instalarTubo SRTP para mineração.

O tubo em si é apenas uma parte do sistema. A rota, o suporte, as condições do solo, a pressão e o acesso para manutenção devem ser considerados.

Mineração-a céu aberto: a rota pode continuar em movimento

As linhas de drenagem em uma mina a céu aberto geralmente mudam com a mina.

À medida que o poço se aprofunda, o ponto de recolha de água pode mover-se. Uma tubulação que foi posicionada corretamente em uma bancada pode precisar ser ampliada ou realocada posteriormente.

Isso significa que o tubo nem sempre é uma instalação fixa permanente.

Há outra questão: equipamentos pesados.

Uma seção que passa perto de uma estrada de transporte pode ficar exposta a cargas de veículos, impactos acidentais ou alterações no solo circundante. Uma linha colocada ao longo de uma bancada relativamente tranquila tem um perfil de risco diferente.

Atravessar uma estrada requer ainda mais atenção. A profundidade de enterramento, a proteção e a forma como as cargas externas atingem o tubo tornam-se importantes.

Um pipeline exposto também é mais fácil de inspecionar. Uma seção danificada geralmente pode ser alcançada com equipamentos de superfície e os vazamentos são mais fáceis de localizar.

Mineração subterrânea: o acesso muda tudo

A instalação subterrânea tem um conjunto diferente de limites práticos.

O espaço de trabalho disponível pode ser estreito. As seções de tubos precisam ser transportadas através da mina e o acesso aos equipamentos pode ser restringido pelas dimensões dos túneis e outras instalações subterrâneas.

A tubulação pode ser apoiada ao longo de um túnel ou instalada como uma seção enterrada. Nenhum dos arranjos deve ser tratado da mesma maneira que uma linha-a céu aberto.

Os pontos de apoio são importantes para uma linha subterrânea exposta.

Para uma linha enterrada, a condição do leito e do aterro é mais importante.

Há também a questão da manutenção futura. Uma junta que seja de fácil acesso durante a instalação pode se tornar de difícil acesso quando outros equipamentos, cabos ou serviços de mina forem instalados nas proximidades.

Para um sistema de drenagem subterrâneo longo, vale a pena considerar isso antes da instalação do primeiro tubo.

O movimento terrestre precisa de uma aparência diferente

Ambos os tipos de minas podem ter movimento no solo, mas a forma como isso afeta um oleoduto pode ser diferente.

Em uma cava a céu aberto, o movimento do talude e as alterações na área de trabalho podem ser visíveis durante as operações de rotina no local. O movimento subterrâneo pode ser menos óbvio no próprio gasoduto.

Suponha que duas seções adjacentes de solo assentem em quantidades diferentes. O tubo entre eles não se move simplesmente para baixo. Podem ocorrer flexão e deformação local.

O mesmo problema pode afetar as articulações.

O SRTP tem uma estrutura composta na qual o reforço de fio de aço de alta resistência é incorporado entre as camadas de PE. O reforço contribui para a estrutura de suporte de pressão, enquanto o PE protege o reforço e fornece a superfície de fluxo interno.

Essa estrutura pode acomodar certas condições de deformação, mas não é uma solução para recalques ilimitados.

Se uma rota cruzar terreno instável, a vala, o assentamento, o aterro e o arranjo de suporte ainda precisam ser resolvidos.

A pressão depende do sistema de água

As palavras "cova-aberta" e "subterrâneo" não indicam a classificação de pressão necessária.

Uma cava profunda a céu aberto pode ter uma grande diferença de elevação entre a bomba e o ponto de descarga.

Uma mina subterrânea também pode exigir pressão substancial, especialmente quando a água é bombeada através de um poço ou por uma longa distância vertical.

O sistema hidráulico determina a pressão.

A altura manométrica estática, a pressão da bomba, a elevação da tubulação, as alterações operacionais e os picos de pressão devem ser considerados ao determinar a especificação necessária da tubulação.

Escolher uma tubulação de pressão mais alta simplesmente porque a tubulação é subterrânea não substitui o cálculo dos requisitos reais do sistema.

Manutenção: Acesso Superficial vs Acesso Subterrâneo

Esta é provavelmente a diferença mais prática para as pessoas que operam o gasoduto.

Na superfície, um cano com vazamento muitas vezes pode ser encontrado e alcançado rapidamente. Um guindaste, escavadeira ou veículo de serviço poderá chegar diretamente ao local.

No subsolo, o mesmo reparo pode envolver muito mais preparação.

A equipe de manutenção pode precisar percorrer uma estrada restrita, isolar a tubulação, mover ferramentas e tubos de reposição e contornar outros sistemas subterrâneos.

Esta é uma das razões pelas quais as localizações conjuntas e os pontos de acesso merecem atenção durante a instalação.

Um pipeline de fácil manutenção não é necessariamente aquele com o caminho mais curto. Às vezes, um pouco mais de planejamento durante a instalação torna a manutenção posterior muito mais fácil.

O manuseio de tubos também é diferente

Projetos-a céu aberto geralmente oferecem mais espaço para descarregar e mover seções longas de tubos.

Projetos subterrâneos não podem.

A rota de transporte disponível pode determinar como as seções do tubo serão movidas para a área de instalação. Curvas fechadas, túneis estreitos e espaço de elevação limitado podem aumentar a chance de danos durante o manuseio.

O tubo não deve ser arrastado sobre terreno acidentado ou colocado diretamente contra objetos pontiagudos.

Isso parece um problema básico de instalação, mas uma pequena área danificada só pode se tornar perceptível depois que a tubulação for pressurizada.

Onde o SRTP se encaixa

A construção básica do SRTP permanece a mesma em ambos os ambientes.

O reforço-de fio de aço de alta resistência é incorporado à estrutura de PE. O reforço fornece suporte estrutural adicional sob pressão. A camada interna de PE forma a superfície de contato-com a água, enquanto a camada externa de PE protege o reforço.

A diferença é o ambiente ao redor do tubo.

Para um sistema-a céu aberto, as principais preocupações podem incluir a movimentação de rotas de minas, equipamentos pesados, seções expostas e cargas externas.

Para um sistema subterrâneo, o acesso restrito, a movimentação do solo, as condições de suporte e a manutenção futura podem receber mais atenção.

Essa distinção é mais útil do que simplesmente dizer que o SRTP é “adequado para mineração”.

SRTP de-mina aberta vs subterrânea

Características do produto

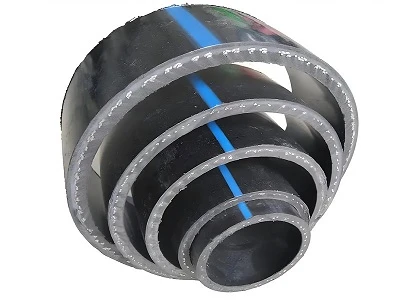

SRTP é umTubo reforçado com malha de arame de açofeito com camadas de PE e reforço de fio de aço de alta-resistência.

O reforço de aço é embutido na estrutura do tubo, em vez de ficar exposto à água transportada.

A camada interna de PE fornece uma superfície lisa para transmissão de água. A camada externa de PE protege o reforço do ambiente circundante.

O tubo pode ser fornecido para desidratação pressurizada de minas, abastecimento de água de minas e aplicações de-água de processo, sujeito às especificações exigidas.

Parâmetros do produto

Os valores DN50–DN600 e 2,5 MPa acima referem-se à linha de produtos especificada e não devem ser tratados como especificações SRTP universais.

Perguntas frequentes

O mesmo tubo SRTP pode ser usado em minas-a céu aberto e subterrâneas?

O mesmo tipo de construção SRTP pode ser usado em ambos os ambientes, mas a especificação necessária e o arranjo de instalação podem ser diferentes.

A instalação subterrânea sempre exige uma classificação de pressão mais alta?

Não. A seleção da pressão vem das condições hidráulicas da tubulação e não simplesmente do fato de a mina ser subterrânea.

O que deve ser considerado quando o SRTP é instalado ao longo de uma estrada-a céu aberto?

Cargas externas, proteção, mudanças de rota e acesso para manutenção devem ser consideradas, especialmente quando equipamentos pesados ​​operam próximos ao gasoduto.

Por que o planejamento da instalação subterrânea é mais importante?

O espaço de trabalho limitado e o acesso difícil podem tornar mais complicado o manuseio, a conexão e os reparos posteriores dos tubos.

O tubo é apenas parte do sistema

Para uma mina-a céu aberto, o pipeline pode precisar acompanhar a mina à medida que a cava se desenvolve.

Para uma mina subterrânea, o gasoduto tem de se adaptar a um ambiente de trabalho muito mais restrito.

A estrutura do SRTP permanece a mesma, mas as condições em torno dela não.

É por isso que o mesmo tubo não deve ser instalado da mesma forma em todos os projetos de mineração. A rota real, a pressão, as cargas externas, as condições do solo e o acesso para manutenção precisam ser considerados antes da instalação.

Solicite umSRTPCotação de Tubo

ParaTubo PE reforçado com malha de arame de aço (SRTP), tubo PE reforçado com fio de aço e tubulações de pressão de mineração, envie-nos:

DN + PN + Médio + Temperatura de Trabalho + Método de Instalação + Comprimento da Tubulação + Quantidade

Para aplicações de lama:

Tipo de pasta + concentração de sólidos + tamanho de partícula
