Introdução

O SRTP contém uma-camada de reforço de fio de aço de alta resistência. Isso naturalmente levanta uma questão quando o tubo é considerado para drenagem de minas, tubulações enterradas, água industrial ou outras condições corrosivas:

Se houver aço dentro do tubo, como o aço é protegido contra corrosão?

A resposta está na estrutura do tubo.

O fio de aço não fica exposto ao meio transportado ou ao solo circundante. Está embutido entre camadas de PE, com as camadas interna e externa de polietileno formando uma barreira ao redor do reforço.

Esta é uma diferença importante entre o SRTP e um tubo de aço convencional. Em um tubo de aço, a proteção contra corrosão geralmente depende de um revestimento, forro ou outro sistema de proteção externo. No SRTP, a armadura de aço é fisicamente encerrada na estrutura de PE.

O fio de aço não está diretamente exposto

O fio de aço no SRTP é usado para reforço estrutural e não como parede exposta do tubo.

Está posicionado dentro da parede do tubo e cercado por polietileno.

No interior, a camada de PE separa o reforço da água ou outro meio transportado.

Do lado de fora, outra camada de PE separa o fio de aço do solo, das águas subterrâneas e da umidade ao redor do tubo.

A estrutura básica pode ser entendida como:

Meio transportado → PE interno → Reforço de fio de aço → PE externo → Solo / água subterrânea

O fio de aço fornece suporte estrutural, enquanto as camadas de PE assumem as funções de isolamento e proteção.

Essa é a chave para entender por que um tubo PE reforçado-com aço ainda pode ser considerado para serviços corrosivos.

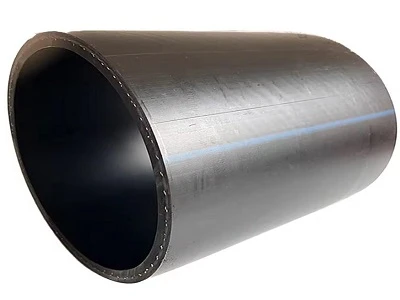

图 1

Camada interna de PE separa o aço do meio

Num sistema de drenagem de minas, a água transportada pode não ser quimicamente neutra.

A água da mina pode conter sais dissolvidos e outras substâncias retiradas das rochas circundantes e de trabalhos subterrâneos. Dependendo da mina e das condições geológicas, também pode ocorrer água ácida ou alcalina.

Se esses fluidos estivessem em contato direto com o aço exposto, a corrosão se tornaria uma grande preocupação.

No SRTP, a camada interna de PE fica entre o meio transportado e o reforço de aço.

A água flui contra a superfície do PE e não contra o fio de aço.

Isto significa que o reforço de aço não serve como superfície molhada do tubo. A camada PE entra em contato direto com o meio.

Para a drenagem de minas, esta distinção é importante. A resistência à corrosão não vem de tornar o próprio reforço de aço à prova de corrosão-. Isso vem em grande parte de manter o aço isolado do ambiente corrosivo.

A camada externa de PE protege o reforço subterrâneo

O interior do tubo é apenas metade do problema.

Muitos tubos SRTP são instalados no subsolo, onde o ambiente externo pode incluir umidade do solo, águas subterrâneas e outras substâncias ao redor do gasoduto.

Um tubo de aço enterrado tem, portanto, dois lados que podem exigir proteção contra corrosão: a superfície interna exposta ao fluido transportado e a superfície externa exposta ao solo.

O SRTP aborda o problema de maneira diferente.

O reforço de fio de aço é colocado dentro da parede PE. A camada externa de PE atua como uma barreira protetora entre o reforço e o ambiente circundante.

Desde que a estrutura PE permaneça intacta e o tubo seja fabricado e instalado corretamente, o fio de aço não fica diretamente exposto ao solo ou às águas subterrâneas.

Isso é particularmente relevante para tubulações enterradas de longo prazo, onde pode ser difícil manter constantemente uma superfície metálica exposta.

E quanto à água de mina com conteúdo salino ou químico?

Nem toda água de mina tem a mesma química.

Uma mina pode ter águas subterrâneas relativamente limpas, enquanto outra pode conter concentrações mais elevadas de sais dissolvidos ou outros componentes químicos.

A água industrial pode apresentar variações semelhantes.

Por esta razão, é melhor observar a química real da água em vez de simplesmente classificar cada fonte de água da mina como “corrosiva”.

O PE tem boa resistência a muitos ambientes químicos comuns, mas a resistência exata depende do produto químico, da concentração, da temperatura e das condições de exposição.

Para um projeto de drenagem SRTP, esses fatores devem ser verificados antes que o material final do tubo e a especificação de pressão sejam confirmados.

O ponto importante é que o reforço de aço não fique diretamente exposto à água durante a operação normal da tubulação. A camada interna de PE forma a primeira barreira.

Por que a proteção PE é importante para o reforço de aço

O fio de aço está lá porque o tubo precisa de resistência estrutural adicional.

Sob pressão interna, um tubo termoplástico tende a se expandir na direção radial. O reforço do fio de aço ajuda a resistir a esta expansão e suporta parte da carga estrutural.

Essa função ficaria comprometida se o reforço ficasse exposto à água e à umidade.

A estrutura PE tem, portanto, duas funções em torno do fio de aço.

Separa o aço do meio transportado e fornece proteção do ambiente externo.

É por isso que as camadas de PE não são simplesmente um revestimento externo adicionado para dar aparência. Fazem parte do sistema estrutural e de proteção da tubulação.

SRTP e tubos de aço convencionais apresentam diferentes riscos de corrosão

A diferença fica mais fácil de ver quando as duas estruturas são consideradas separadamente.

Um tubo de aço convencional usa aço como parede de suporte-de pressão principal. Se a superfície interna ou externa do aço for exposta a um meio corrosivo, a proteção contra corrosão torna-se uma parte importante do projeto da tubulação.

O SRTP usa o aço de maneira diferente.

O fio de aço é um reforço dentro de uma estrutura de PE, enquanto o PE forma as superfícies que entram em contato com o meio transportado e o ambiente circundante.

Isso não significa que o SRTP não seja afetado por problemas-relacionados à corrosão. A qualidade de fabricação, a integridade do PE, o projeto da conexão, os danos na instalação e as condições operacionais ainda são importantes.

Mas o reforço de aço em si não é exposto intencionalmente ao meio ambiente.

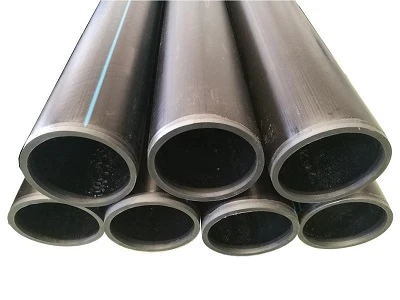

图 2

Quais condições devem ser verificadas antes de selecionar o SRTP?

A resistência à corrosão deve sempre ser considerada em conjunto com as condições reais de operação.

Para a drenagem da mina, a água da mina deve ser avaliada quanto ao pH, sais dissolvidos e outros componentes químicos relevantes.

Para água industrial, a composição química e a temperatura operacional devem ser revistas.

Para tubulações enterradas, as águas subterrâneas, as condições do solo e a qualidade da instalação também precisam de atenção.

A pressão é outra consideração separada. Um tubo pode ter boa resistência química, mas ainda assim exigir uma classificação de pressão diferente dependendo do sistema de bombeamento.

Em outras palavras, a resistência à corrosão não substitui o projeto de pressão. Ambos precisam ser verificados.

Estrutura SRTP típica para serviços corrosivos

*O diâmetro final, a classificação de pressão, o grau PE, a estrutura da parede e outras especificações devem ser confirmados de acordo com a aplicação real e o design do produto.

Como o SRTP protege seu reforço de aço contra corrosão?

A resposta não é que o fio de aço em si seja imune à corrosão.

O ponto importante é que o fio de aço sejaisolado do meio ambiente.

A camada interna de PE separa o reforço do meio transportado.

A estrutura PE envolve o fio de aço e evita o contato direto com a água em condições normais de operação.

A camada externa de PE separa o reforço do solo, das águas subterrâneas e da umidade externa.

Portanto, o tubo utiliza dois materiais para trabalhos diferentes:

Arame de aço → reforço estrutural

PE → isolamento, proteção e superfície de contato-de fluidos

Para drenagem de minas, água industrial e tubulações de pressão enterradas, esta combinação permite que o SRTP atenda aos requisitos de pressão sem colocar o reforço de aço diretamente em contato com o ambiente corrosivo.
